印刷および包装におけるダイカットライン: 定義、重要性、およびコア技術分析

2026,07,18

印刷および包装業界において、型抜きラインは製品の形状精度を保証する重要なプロセスマークです。印刷物上に点線としてマークされ、後続の加工時に材料を正確にカットするためのガイドとなります。設計と生産をつなぐ架け橋であるダイカットラインの品質は、パッケージ製品の外観、機能性、生産効率に直接影響します。

ダイカットラインの中心的な定義と機能

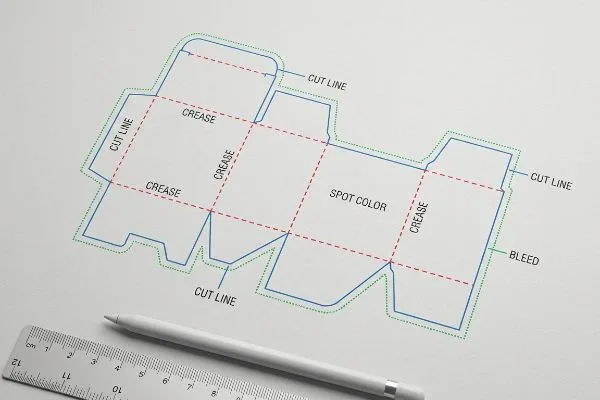

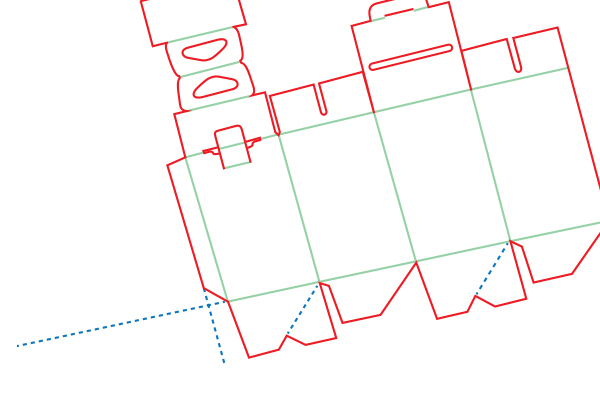

ダイカットラインは、印刷物を後加工する際のガイド線です。材料を切断または型抜きする必要がある位置を点線でマークします。その中心的な機能は次のとおりです。まず、梱包箱やラベルなどの形状が設計仕様に準拠していることを確認するために、切断境界を配置します。 2 つ目は、生産プロセスを最適化し、ダイカット装置が加工パスを自動的に認識できるようにし、手動介入を削減することです。 3 番目に、過剰な切断による無駄を避けるためにラインを正確に計画することで、材料の利用を確保します。紙器、異形ラベル、ハードカバーのブックカバーなどの製品では、ダイカットラインの精度が最終製品の接合精度と構造の安定性に直接影響します。

ダイカットラインの重要性

印刷やパッケージの生産において、ダイカットラインはかけがえのない役割を果たしています。第一に、それらは設計コンセプトを実現するための技術的基盤として機能します。複雑で不規則な構造と正確な折り効果はすべて、ダイカットラインの正確な位置決めに依存します。第二に、標準化されたダイカットラインにより、生産効率が大幅に向上します。あるパッケージング企業のデータによると、標準化されたダイカットライン設計の採用後、ダイカットプロセスの生産効率が 30% 向上し、不良率が 15% 減少したことが示されています。最後に、ダイカットラインの合理的な設計により、材料の無駄を削減できます。切断経路を最適化することにより、原材料の無駄を平均 8% 削減できます。これは企業のコスト管理にとって非常に重要です。

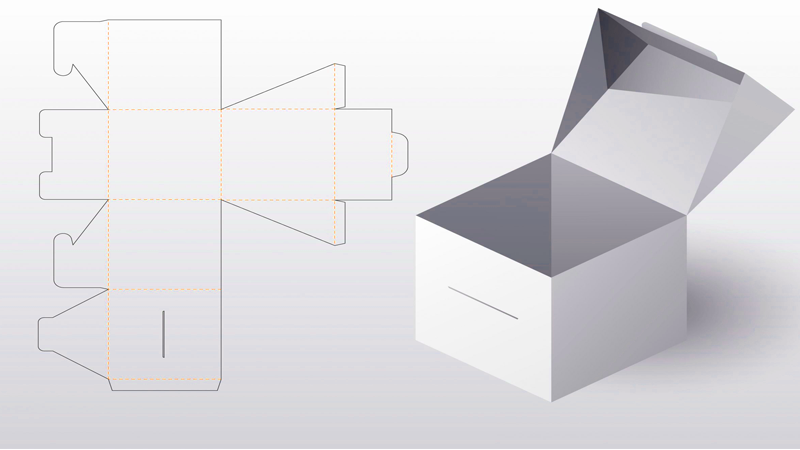

ダイカットラインの作成プロセスと技術仕様

プロ仕様のダイカットラインを作成するには、プロセス基準を厳密に遵守する必要があります。一般的なプロセスには次のものが含まれます。

1. 設計計画:製品のサイズと材料特性に基づいて切断パスを決定し、3mm の標準裁ち落とし領域を確保します。

2. ソフトウェア描画:専門的なデザインソフトウェアを使用してベクター線を作成し、破線スタイルを設定します (通常は線幅 0.3 ポイント、線分 2 mm + 間隔 1 mm)。

3. パラメータの検証:ダイカットテンプレートのサイズと印刷ファイルの互換性をチェックし、ダイラインがグラフィックスと重ならないことを確認します。

4. 出力形式: PDF または AI 形式でエクスポートし、別のダイカットレイヤーを作成してロックします。

業界標準では、ダイカットラインが次の条件を満たす必要があります。ラインは途切れることなく連続している必要があり、コーナーは滑らかな円弧状の移行 (R ≥ 0.5 mm) を持ち、材料の破断を引き起こす可能性のある加工中の応力集中を避けるために、くぼみラインから最小 2 mm の間隔がある必要があります。

主流の設計ソフトウェアとアプリケーション技術

包装業界で一般的に使用されるダイカットライン設計ソフトウェアとその特徴は次のとおりです。

- CorelDRAW:ベジェツールを使用してダイラインを描画し、「裁ち落としエリア」機能をサポートします (パス: [表示] → [ページ設定] → [裁ち落とし])。中小規模のパッケージデザインに適しています。

- Adobe Illustrator: 「パストリミング」ツール (ショートカットキー Ctrl+Alt+X) を使用して正確なダイラインを作成し、グラフィックスからダイパターンを分離する「レイヤー管理」機能と組み合わせます。

- ArtiosCAD:型抜きパラメータライブラリを内蔵したプロフェッショナルなパッケージ構造設計ソフトウェア。生産基準を満たすダイラインを自動生成でき、複雑な折り構造に広く使用されています。

実践的なスキルの観点から、デザイナーは、CDR では「オブジェクトマネージャー」機能を使用してダイカットラインを非表示にできることを認識する必要があります。 AIでは、ダイカットラインを特色に設定し、「オーバープリント」にチェックを入れる必要があります。出力前に必ず「PDF事前チェック」を実施し、線が閉じていないか、余分なノードがないかを確認してください。

よくある質問と解決策

ダイカットライン生産でよくあるトラブルとその対策：

- ラインオフセット:デザインソフトウェアとダイカット装置の座標系の不一致により発生します。解決策は、単位としてミリメートルを一律に使用し、エクスポート時に「ドキュメントの裁ち落とし」オプションをチェックすることです。

- 過剰なノード:複雑なグラフィックスにより、ナイフラインノードの数がデバイスの処理制限を超えます。これは、「簡易パス」機能 (CDR: オブジェクト → パス → 簡易) を通じて最適化して、キーノードを保持できます。

- 隠れたナイフライン:出力ファイルではダイカットラインが失われます。ダイカットレイヤーが非表示またはロックされていないことを確認するには、レイヤーの可視性をチェックする必要があります。

- 材料の適応:材料が異なると、ナイフラインのパラメータを調整する必要があります。例えば、段ボール紙の場合は線を0.5ptまで太くする必要があり、フィルム素材の場合はカット圧補正値を下げる必要があります。

業界データによると、デジタル型抜き管理システムを導入すると、前述の問題の発生率を 60% 削減できることがわかっています。ダイラインパラメータの自動検証と生産データのリアルタイムモニタリングにより、設計から加工までの全工程の品質管理を実現するシステムです。パッケージング業界のインテリジェントなアップグレードに伴い、ダイカットライン技術は単純なプロセスマーキングから「設計 - 生産 - 品質」コラボレーションのデジタルノードへと進化しており、企業が核となる競争力を強化するための重要なリンクとなっています。
