紙箱折り製造における正確な型抜きラインの重要性

2026,03,03
紙箱の製造工程において、型抜きラインは目に見えない「枠組み」の役割を果たし、製品の成形精度や市場競争力を左右します。デザインと生産をつなぐ重要な架け橋である精密な型抜きラインは、紙箱の外観美に直接影響するだけでなく、生産効率やコスト管理、ブランドイメージにも関わります。この記事では、ダイカットラインの定義、カットラインと折り目ラインの共同効果、そして大量生産におけるにじみと安全ゾーンの重要性について深く分析します。
default name
I. ダイカットライン: 折り紙箱の「デジタル設計図」

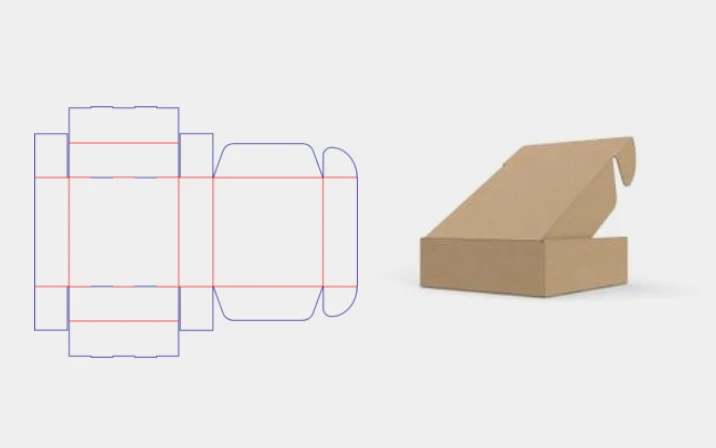

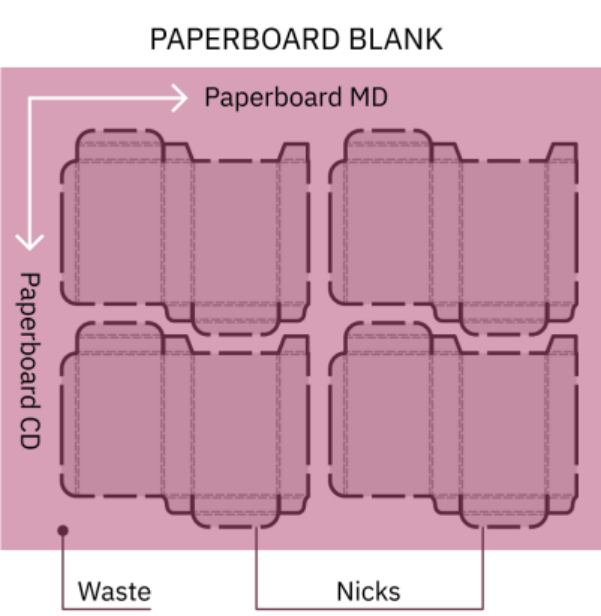

ダイカット ライン (ダイライン) は、包装箱の設計と製造における中心的な技術パラメータです。基本的に、これらは切断線、折り目線、裁ち落とし線などを含むベクター ラインのセットであり、生産設備に正確な処理指示を提供します。業界データが示すように、ダイカットラインは「製品マップ」と同様に機能し、段ボールの切断位置、折り方向、視覚要素の安全な範囲を明確に示し、各紙箱のサイズ、構造、デザインが当初の計画と完全に一致していることを保証します。たとえば、カスタムの折り箱の製造では、製品の重量、高さ、プロポーションに基づいてダイカットラインを正確に計算する必要があると同時に、切断のずれによる視覚要素の損失を避けるために、ブランドロゴやグラフィック情報のための適切なスペースを確保する必要があります。
1
II.カットラインと折り目ライン フォルムを整える「デュアルエンジン」

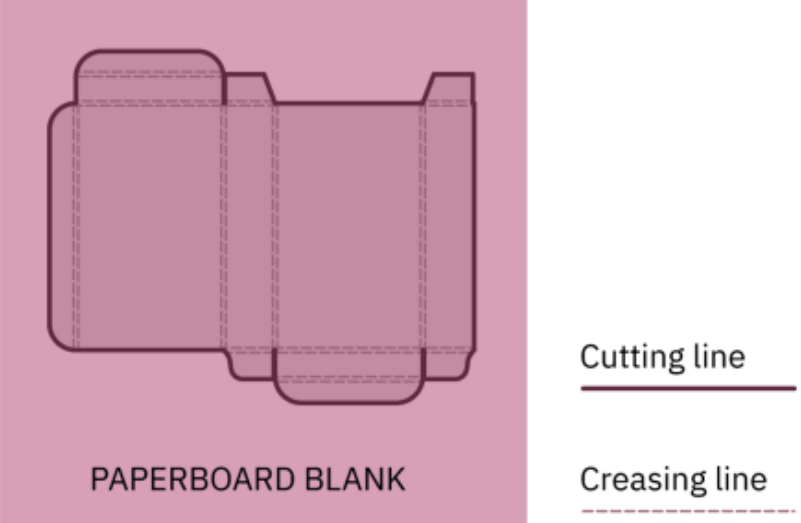

カット ラインと折り目ラインは、ダイカット ラインの 2 つの核となるコンポーネントです。彼らは協力して、紙箱の最終的な形状を共同で決定します。
カッティングライン(ブレードライン):ダイカットラインの「輪郭線」として、段ボールをあらかじめ設定された形状にカットする役割を果たします。その精度は、エッジの滑らかさとカートンの構造的安定性に直接影響します。切断線が0.1ミリメートルでもずれると、箱を組み立てる際に隙間や重なりが生じ、製品のシール性能に影響を与える可能性があります。業界の慣例によれば、高精度の切断ラインにより生産適格率が 99% 以上に向上し、材料の無駄が大幅に削減されます。
折り線(プレスライン):板紙をプレスすることで折り線を形成し、「折りやすいパス」を作り、正確かつ効率的な折り加工を実現します。たとえば、食品包装箱のフラップのデザインは、明確な折り目ラインに依存しています。これにより、消費者のスムーズな開閉が保証されるだけでなく、折り畳む際の「破裂線」(板紙の繊維が破断する箇所)も回避されます。専門資料では、折り線の深さは板紙の厚さに応じて動的に調整する必要があると強調しています。浅すぎると折りズレが発生しやすく、深すぎると箱の耐荷重が弱くなる可能性があります。
2
Ⅲ.ブリーディング ゾーンとセーフティ ゾーン: バッチ生産のための「高品質ファイアウォール」
折り紙箱の卸売りでは、出血ラインと安全ゾーンが製品の一貫性を確保するための重要な設計です。

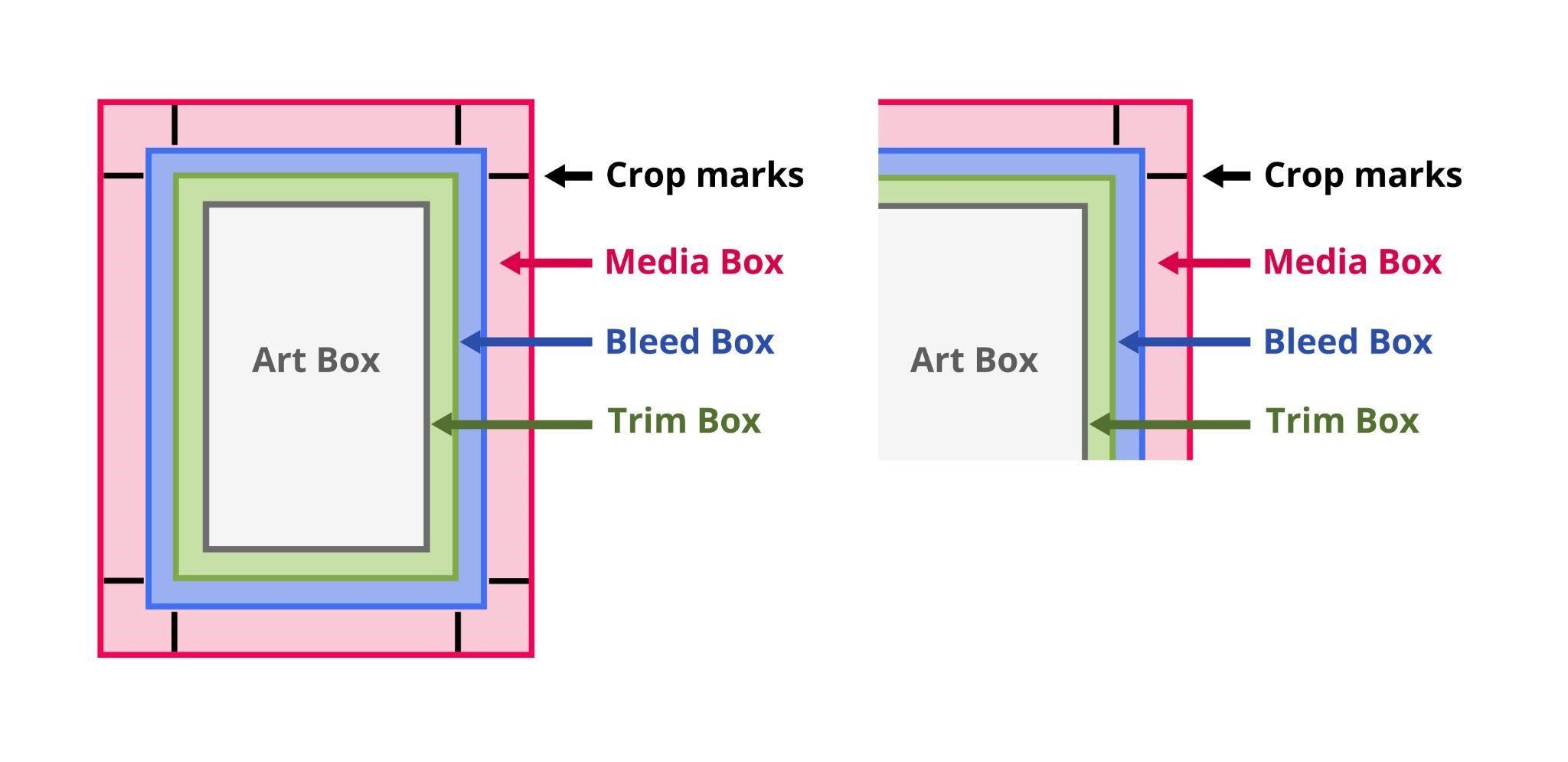

ブリードライン:カットラインの外側にある追加の領域で、通常は幅 3 ~ 5 ミリメートルに設定されます。その機能は、製造プロセス中に発生する可能性のある板紙の位置ずれや工具エラーを抑制し、切断後のエッジに白いエッジやバリがないことを保証することです。たとえば、総模様が印刷された化粧箱の場合、吹き出し線が設定されていない場合、裁断時のわずかなズレによりエッジ部分に余白が露出し、製品の美観に直接影響を与える可能性があります。
セーフ ゾーン:視覚要素 (テキスト、ロゴなど) と切断線の間に確保されたスペースを指します。業界標準によれば、型抜きエラーによって内容が切り取られるのを防ぐために、重要な情報は切断線から少なくとも 5 ミリメートル離す必要があります。パッケージ会社のデータによると、安全ゾーンを適切に設定すると、グラフィックスとテキストの完成率が 30% 向上し、設計上の欠陥によるバッチの手戻りが軽減されることが示されています。
what-is-bleed
紙器製造においては、正確な型抜きラインが「見えない基礎」となります。これらのラインの設計と実行レベルは、企業の製造スキルと品質管理能力を直接反映します。ミリ単位のカットラインの精度から、折り目ラインの機械的バランス、にじみのリスク防止や安全ゾーンに至るまで、あらゆる細部が、製品が熾烈な市場競争で優位に立つことができるかどうかを左右します。今後、インテリジェントな型抜き装置やデジタルデザインツールの普及により ダイカットライン技術は「エラーゼロ」の目標に向かってさらに前進し、紙器業界の高品質な発展に新たな推進力を注入します。
